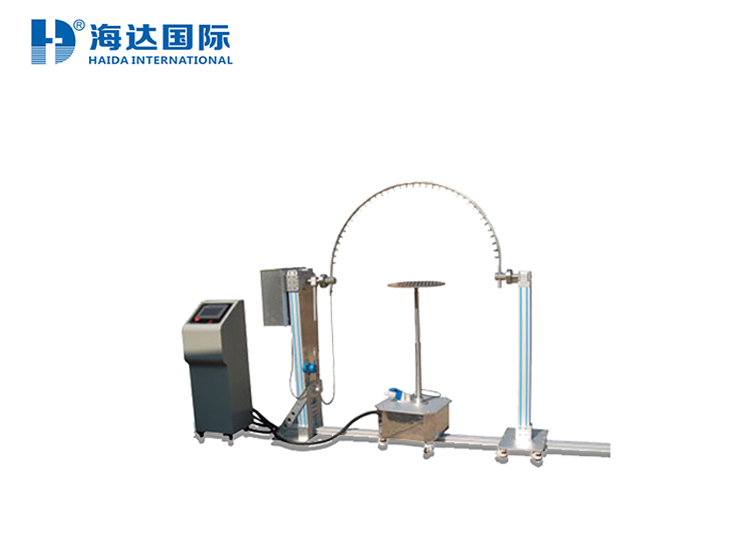

IPX3-4防淋雨擺管試驗裝置HD-E712系列
來源:海達儀器有限公司 時間:2020-07-06 16:02:03 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
IPX3-4防淋雨擺管試驗裝置又叫擺管防淋水試驗機，廣泛用于燈具及電工電子產品認證檢測機構及相關品管部門對電器電子產品的外殼防護等級(IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8)中的防水檢測用途。我們的設備已廣泛應用于國內各商檢局和質檢所、國內外產品認證實驗室和國內外知名的電器電子生產廠家。設備性能達到有國際先進水平,性價比高。 設計標準：根據IEC60529、GB2423、GB7000.1、GB4208-1993<<外殼防護等級>>等標準要求設計制造。 | ||
| 主要技術參數 | ||
1、防淋雨擺管試驗裝置的擺管半徑：0.4m、0.6m、0.8m、1.0m（根據被測物大小來選擇擺管大?。▽?0度和180度兩種弧段分布規格任選兩種半徑的擺管，共提供四根擺管）。2、擺管角度：60度與垂直方向±90和180度三種，（根據防護等來選擇角度，180度只適宜對小型物品進行試驗，如轉臺限制可能實際角度會偏小約10度，管中間高度：600-1200mm可調。2、擺管角度：60度與垂直方向±90和180度三種，（根據防護等來選擇角度，180度只適宜對小型物品進行試驗，如轉臺限制可能實際角度會偏小約10度，管中間高度：600-1200mm可調。3、噴孔：采用可拆裝式設計，針孔0.4mm，特殊設計的噴頭，噴淋雨的淋雨水壓50-150kpa(增壓泵）方向可作微調，保證雨水在同一線面上，不會偏差，淋雨試驗擺動時間：每1s轉動60度，轉動角度和測試時間在控制板上設定。4、試品臺：重、大產品φ600-800mm，高度200（離地面）；輕、小產品φ200/300mm，高度700-1200（可調、離地面），該小試品臺置于大試臺上，可拆卸可升降。淋雨試驗品臺轉速：1-3r/min(可調）5、噴水口夾角:1200(IPX3)、1800(IPX4)利用不銹鋼檔條手動調節;7、自動轉臺:轉盤半徑R300mm;轉動速率1~15rpm(變頻可調),可調節高度(800~1400mm可調節),帶隨動防水插座,方便樣品通電試驗;8、試驗時間:2個0-99min的時間繼電器設定試驗時間及通電時間(可自行設定);9、淋水水壓:80~140kpa (可調);10、機型結構: 由主動箱、從動箱、轉臺和控制系統及相應管路組成,外部部件均采用不銹鋼制作;11、機體結構由鋁合金型材構成,美觀大方?？梢哉w調節高低和長度尺寸,擺動角度可直接顯示;12、配置軟水器(可選)、凈水器、流量計、壓力表等附件,2級閥門調節流量和壓力;13、控制系統:按照自動方式,分為變頻普通控制、PLC自動控制和觸摸屏全自動控制3種方式:A.變頻普通控制方式: 集中控制箱控制,進口變頻器控制擺管轉速,自動調速器控制轉臺。擺管角度手動調節。B.PLC自動控制方式: 采用智能單片機PLC控制,步進電機控制擺管轉速和轉臺轉速,可顯示和調節擺管角度,擺速及轉臺轉速等參數。C.觸摸屏全自動控制方式: 采用觸摸屏全自動控制,采用雙伺服電機控制擺管和轉臺轉速,可顯示和調節擺管角度,擺速及轉臺轉速等參數。14、 外形尺寸(LXDXH):約3200*2500*1800mm(H)15、 供電電源AC3Φ4W/380V/50HZ | ||

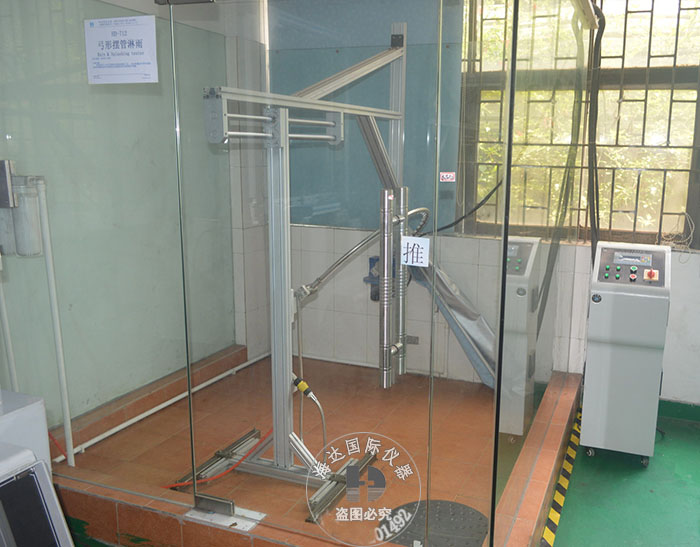

| ——————產品細節圖——————— | ||
