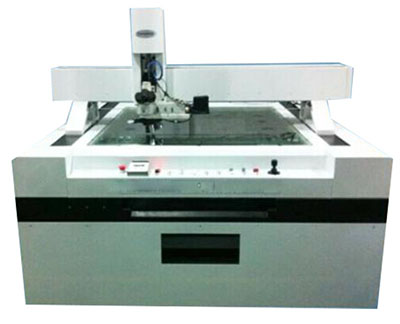

龍門型工具顯微鏡
來源:海達儀器有限公司 時間:2021-03-16 11:37:35 海達小編編繪 瀏覽:99+
◆55寸觸摸面板：金線寬度，鍍膜金線形狀，金線搭橋形狀結構，金線邊界形狀，鍍層之間距離。
◆55寸CELL段液晶導電離子尺寸、個數、形狀、膠水粘膠形狀尺寸、異物。
◆55寸模組段OLB導電離子壓接形狀，個數，尺寸，PCB導電離子觀察，測量，綁定異物觀察！
◆55寸整體外形尺寸量測。
規(guī)格參數：
| 儀器型號 | HD-U140120XL |
| 量測行程XYZ(mm） | 2000*1500*800 |
| 光學測量系統 | CCD：2/3"(Gige LE)分辨率1280*1024*130萬像素 |
| 顯微鏡鏡頭：奧林巴斯MX-61 | |
| 物鏡：5X、10X、20X、50X、100X | |
| 顯示分辨率：0.0001mm | |
| 光學專用測量軟件 | |
| 光學測量系統 | X、Y≤(2+L/200)um ,Z≤0.01mm |
| 程控光源系統 | 下光源：條形光源，亮度可進行調節(jié)表面光：鹵素燈和同軸光，亮度可進行調節(jié)。熒光照明。 |
| 裸機尺寸 | 1400*1200*200mm |
| 儀器凈重 | 5500KG |
| 工作臺負載 | 80KG |
| 儀器電源 | 220V(AC) 50HZ 125W |
| 結構形式 | 龍門橋式移動 |
| 操作方式 | 搖桿/鼠標 |
