紡織品垂直燃燒儀HD-R808
來源:海達儀器有限公司 時間:2017-01-06 16:42:00 海達小編編繪 瀏覽:99+
| ———————產品參數——————— | ||
| 產品簡介 | ||
|
該款為觸摸屏控制紡織品垂直燃燒儀，紡織品垂直燃燒儀HD-R808是基于原設備技術上的升級產品，采用觸摸屏控制，試驗高度自動化，除了原有依靠各種按鍵、器具實現的自動化功能外，觸摸屏控制款可存儲以往試驗數據，并可在試驗時調取以往數據。該設備適用于安全網、防護服裝、安全帶等各類織物及其制品，最終適用于GB5455-2014標準中規定的垂直方向紡織品底邊點火時燃燒性能的試驗方法。
設計標準：GB5455-2014《紡織品燃燒性能垂直放行損毀長度、陰燃和續燃時間的測定》
適用標準：GB6529
GB5725-2009安全網
GB 8965.1-2009防護服裝阻燃防護第1部分：阻燃服
GB/T 6096-2009安全帶測試方法
GBT13489-2008橡膠涂覆織物燃燒性能測定之垂直向小火焰試驗方法
|
||
| 主要技術參數 | ||
|
觸摸屏顯示/控制

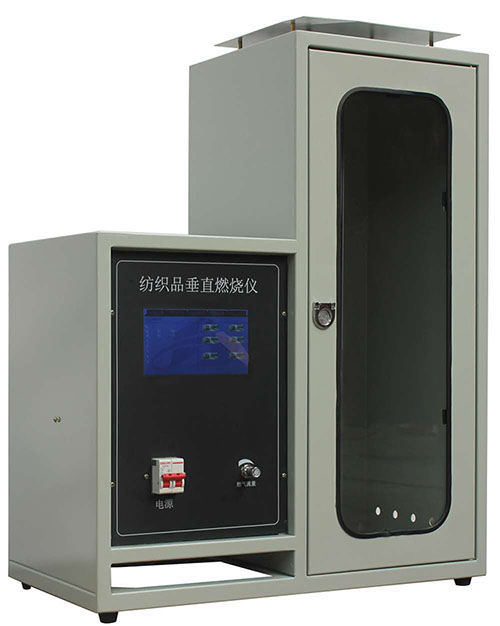

設備分控制部分與燃燒箱兩部分，燃燒箱箱內尺寸為330*330*765mm
燃燒箱前部為鋼化玻璃觀察門
箱頂均勻分布16個排氣孔，內徑12.5mm；燃燒箱兩側各分布6個排氣孔，內徑12.5mm
箱頂加裝頂板
箱頂設支架可承掛式樣夾，式樣夾底部位于點火器管口最高點之上17mm
點火器管口內徑11mm，管頭與垂線為25°角。點火時間：精確至0.05s
氣源：工業級丙烷、丁烷或丙烷/丁烷混合氣體，在試樣按7.3進行預處理的情況下選用純度不小于97%的甲烷氣體
試樣大小：300*89mm，橫向、縱向各五塊
環境溫度：-10℃～30℃
供電電壓和功率：220V±10％50HZ功率小于100W
本生燈施加火焰時間0-99M99S，可任意設定，精度±0.1s（標準采用12s）
余輝時間:最長0-99M99S
本生燈藍色火焰高度：15mm-175mm可任意調節，配有火焰高度標尺（高40mm）
本生燈自動點火，自動計時，點火時間任意設定（可預設）
觸摸屏相關參數：
a.尺寸：7寸有效顯示尺寸長15.5cm寬8.6cm；
b.分辨率：800*480
c.通訊接口RS232、3.3V CMOS或TTL、串口方式
d.儲存容量:1G
e.采用純硬件FPGA驅動顯示，“零”啟動時間，上電即可運行
f.采用M3+FPGA架構，M3負責指令解析，F(xiàn)PGA專注TFT顯示，速度和可靠性均領先同類方案
g.主控制器均采用低能耗處理器，自動進入節能模式
|
||
